Auto, moto > Disky

Alu, plechové disky - rozměry


Litá kola se vyrábějí z lehkých slitin hliníku nebo hořčíku. Jejich základní a nejvýhodnější vlastností je nízká hmotnost. Kola jsou nejčastěji jednodílná. Mohou být také dvojdílná (litý nebo ocelový disk je sešroubován s jednodílným litým nebo ocelovým ráfkem) nebo dokonce vícedílná.

Popis značení ráfku

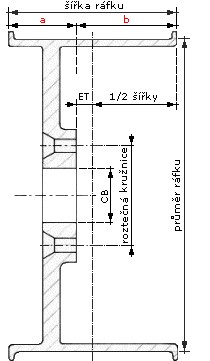

POPIS RÁFKU - definice hlavních parametrů ráfku (např.8Jx17 ET35 5/100/57,1)

popis

specifikace

8

šířka disku v palcích 8"

J

typ patice (pro téměř všechny alu "J")

17

nominální průměr příslušného disku v palcích (1palec=25,4mm)

ET

ET (einpresstiefe=zális) v milimetrech, vzdálenost dosedací plochy kola od pomyslné roviny dělící šířku kola - neboli jak hluboko zapadne kolo do blatníku (čím větší je hodnota ET, tím více kolo zapadne ke středu vozu), hodnota u většiny alu kol pro evropské vozy se pohybuje okolo 35mm

5

počet šroubů (děr v ráfku)

100

průměr roztečné kružnice upevňovacích šroubů

57,1

průměr centrovací díry (CB=center bore - v nákresu "CB"), je udáván v mm a prakticky každý výrobce automobilů používá jiný, v praxi to znamená, že kola sice mohou mít stejnou rozteč, ale nemusí být dobře vycentrovaná a pak hází a auto vibruje, použití jednoho typu disku na více značek vozů umožňují středové kroužky

Následující tabulka udává doporučenou šířku ráfku dle rozměru pneumatiky.



Výška 80

Výška 70

Výška 65

Výška 60

Výška 55

145/80 R10

3.5-5.0

145/70 R12

4.0-5.0

155/65 R13

4.0-5.5

175/60 R13

5.0-6.0

195/55 R14

5.5-7.0

135/80 R12

3.5-4.5

145/70 R13

4.0-5.0

165/65 R13

4.5-6.0

185/60 R13

5.0-6.5

185/55 R15

5.0-6.5

145/80 R12

3.5-5.0

155/70 R13

4.5-5.5

165/65 R14

4.5-6.0

205/60 R13

5.5-6.5

195/55 R15

5.5-7.0

155/80 R12

4.0-5.0

165/70 R13

4.5-6.0

175/65 R14

5.0-6.0

175/60 R14

5.0-6.0

205/55 R15

5.5-7.5

135/80 R13

3.5-4.5

175/70 R13

5.0-6.0

185/65 R14

5.0-6.5

185/60 R14

5.0-6.5

205/55 R16

5.5-7.5

145/80 R13

3.5-5.0

185/70 R13

5.0-6.5

195/65 R14

5.5-7.0

195/60 R14

5.5-7.0

215/55 R16

6.0-7.5

155/80 R13

4.0-5.5

165/70 R14

4.5-6.0

185/65 R15

5.0-6.5

175/60 R15

5.0-6.0

225/55 R16

6.0-8.0

165/80 R13

4.0-5.5

175/70 R14

5.0-6.0

195/65 R15

5.5-7.0

185/60 R15

5.0-6.5

245/55 R16

7.0-8.5

175/80 R13

4.5-6.0

185/70 R14

5.0-6.5

205/65 R15

5.5-7.0

195/60 R15

5.5-7.0





165/80 R14

4.0-5.5

195/70 R14

5.5-7.0

215/65 R15

6.0-7.5

205/60 R15

5.5-7.5





175/80 R14

4.5-6.0

205/70 R14

5.5-7.5

215/65 R16

6.0-7.5

215/60 R15

6.0-7.5





185/80 R14

4.5-6.0

195/70 R15

5.5-7.0





225/60 R15

6.0-8.0





165/80 R15

4.0-5.5









225/60 R16

6.0-8.0

















235/60 R/16

6.5-8.5





Výška 50

Výška 45

Výška 40

Výška 35

Výška 30

195/50 R15

5.5-7.0

195/45 R14

6.0-7.5

225/40 R14

7.5-9.0

245/35 R17

8.0-9.5

265/30 R19

9.5-10.5

205/50 R15

5.5-7.5

195/45 R15

6.0-7.5

215/40 R16

7.0-8.5

215/35 R18

7.0-8.5

275/30 R19

9.5-11.0

225/50 R15

6.0-8.0

215/45 R15

7.0-8.0

225/40 R16

7.5-9.0

225/35 R18

7.5-9.0

275/30 R20

9.5-11.0

185/50 R16

5.0-6.5

195/45 R16

6.0-7.5

205/40 R17

7.0-8.0

245/35 R18

8.0-9.5





195/50 R16

5.5-7.0

205/45 R16

6.5-7.5

215/40 R17

7.0-8.5

255/35 R18

8.5-10.0





205/50 R16

5.5-7.5

225/45 R16

7.0-8.5

235/40 R17

8.0-9.5

265/35 R18

9.0-10.5





225/50 R16

6.0-8.0

245/45 R16

7.5-9.0

245/40 R17

8.0-9.5

275/35 R18

9.0-11.0





235/50 R16

6.5-8.5

215/45 R17

7.0-8.0

255/40 R17

8.5-10.0

285/35 R18

9.5-11.0





205/50 R17

5.5-7.5

225/45 R17

7.0-8.5

265/40 R17

9.0-10.5

295/35 R18

10.0-11.5





215/50 R17

6.0-7.5

235/45 R17

7.5-9.0

225/40 R18

7.5-9.0

235/35 R19

8.0-9.5





235/50 R18

6.5-8.5

245/45 R17

7.5-9.0

235/40 R18

8.0-9.5

245/35 R19

8.0-9.5









255/45 R17

8.0-9.5

245/40 R18

8.0-9.5

255/35 R19

8.5-10.0









245/45 R18

7.5-9.0

275/40 R18

9.0-11.0

275/35 R19

9.0-11.0









255/45 R18

8.0-9.5

285/40 R18

9.5-11.0

245/35 R20

8.0-9.5













245/40 R19

8.0-9.5

255/35 R20

8.5-10.0













255/40 R19

8.5-10.0







Značení ET - co přesně znamená?



Tzv. "zális" neboli „ET" (z něm. Einpresstiefe) je vzdálenost mezi rovinou procházející středem disku a rovinou dosedací plochy disku. Udává se v milimetrech. Může nabývat kladných i záporných hodnot. Čím větší je kladná hodnota ET, tím více je kolo schováno v blatníku. Čím větší je záporná hodnota ET, tím více kolo vystupuje z blatníku. Příklad: a) ET45 = kolo je hodně schováno v blatníku, b) ET0 = kolo vystupuje až k okraji blatníku, c) ET-20 = kolo již přesahuje ven, mimo blatník. Na určitý typ vozu je možno použít různé hodnoty ET.
